5,56 mm karabinek szturmowy wz. 96 (Beryl)

5,56 mm karabinek szturmowy wz. 96
5,56 mm karabinek szturmowy wz. 96

Název:
Name:
5,56 mm karabinek szturmowy wz. 96 5.56 mm karabinek szturmowy wz. 96
Originální název:
Original Name:
5,56 mm karabinek szturmowy wz. 96
Kategorie:
Category:
útočná puška assault rifle
Výrobce:
Producer:
DD.MM.RRRR-DD.MM.RRRR Zakłady Mechaniczne "Łucznik" - Radom Sp. z o. o., Radom
Technické údaje:
Technical Data:

Hmotnost nenabité zbraně:
Weight Unloaded:
3,52 kg 7.76 lb
Ráže:
Calibre:
5,56 mm
Náboj:
Cartridge:
5,56 NATO
Délka:
Length:
943 mm 3 ft 1 ⅛ in
Délka hlavně:
Barrel Length:
457 mm 18 in
Kapacita zásobníku:
Magazine Capacity:
20, 30
Výkony:
Performance:

Rychlost střelby:
Rate of Fire:
700 ran/min 700 rpm
Úsťová rychlost:
Muzzle Velocity:
920 m/s 3018.4 ft/s
Uživatelské státy:
User States:








Poznámka:
Note:
1) vyklopená ramenní opěrka
sklopená ramenní opěrka: 768 mm

označení vývojového projektu: Beryl

Vyvinut z útočné pušky Tantal, ale v západní ráži 5,56 NATO.
Pod pušku je možné podvěsit i granátomet Pallad.
Existuje i zkrácené provedení Mini- Beryl.
1) stock extended
stock folded: 2 ft 6 ¼ in

Research Poject Designation: Beryl

The weapon was developed from Tantal, but in western caliber 5,56 NATO.
There is possibility attach Pallad grenade launcher under barrel.
There is also Mini- Beryl short version.
Zdroje:
Sources:
archiv autora
URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#458249 Verze : 1





5,56 mm kbk wz.96/04 Beryl
URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#129986 Verze : 0

URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#132255 Verze : 0
Dane taktyczno-technicze 5,56mm kbs wz.96 Beryl


Karabinek Beryl to broń automatyczna (samoczynno-samopowtarzalna) działająca w oparciu o zasadę odprowadzenia gazów przez boczny otwór w lufie. Broń ryglowana jest przez obrót zamka, podobnie jak w karabinku AK posiada dwa rygle. Strzela ogniem pojedynczym, seriami po trzy strzały oraz ogniem ciągłym. Przed strzałem przypadkowym chroni bezpiecznik nastawny, którego dźwignia znajduje się po prawej stronie komory zamkowej, przed strzałem przypadkowym chroni spust samoczynny. Zasilanie odbywa się z 20 lub 30-nabojowych magazynków. Karabinek dostosowany jest do wystrzeliwania przy użyciu ostrej amunicji granatów nasadkowych, pozwala to na zwalczanie celów w odległości do 150 metrów. Kolba składana na prawą stronę, przyrządy celownicze otwarte, typu szczerbinowego. Skok gwintu umożliwia strzelanie amunicją 5,56mm NATO, a także jest starszą odmianą M193. Broń można wyposażyć w wspornik do montowania celowników oraz dostosowany jest do podwieszania 40 mm granatnika wz.74 (taki zestaw określany jest jako 5,56mm karabinek-granatnik wz.74). Jest o kilogram lżejszy od kbk AKMS i dłuższy od niego o 68 mm.


Dane techniczne:
Masa karabinka wz.96 pustego 3,52 kg, załadowanego 30 nabojowym magazynkiem 3,89 kg. Długość z kolbą rozłożoną 943 mm, z złożoną 742mm. Długość lufy 457 mm, lufa posiada 6 bruzd prawoskrętnych o skoku 228 mm. Długość linii celowniczej 372 mm. Prędkość początkowa pocisku zwykłego (SS109) 920 m/s, energia początkowa pocisku (SS109) 1693 J. Szybkostrzelność teoretyczna 700 strz./min. Waga magazynka pustego 0,185 kg.
URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#188704 Verze : 0
5,56 mm karabinek szturmowy wz. 96 "Beryl"


Zdroj: Remigiusz Wilk (REMOV) ©

URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#188705 Verze : 1
5,56 mm karabinek-granatnik wz. 1974
- 5,56 mm karabinek szturmowy wz. 96 "Beryl" + 40-mm granatnik wz. 1974 "Pallad"


Zdroj: Remigiusz Wilk (REMOV) ©

URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#188706 Verze : 1

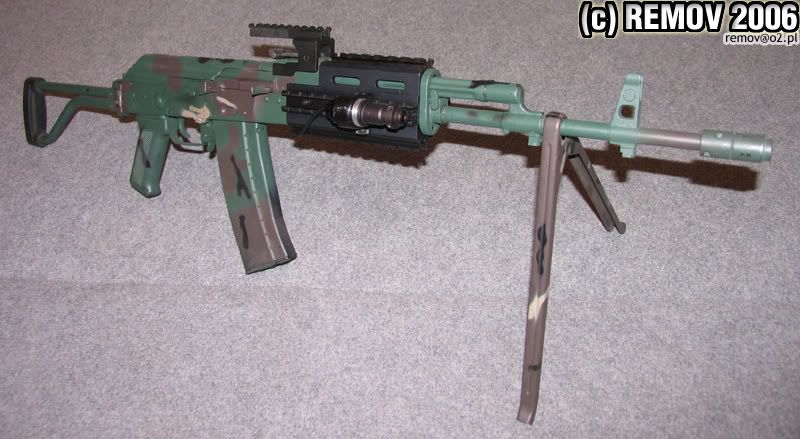

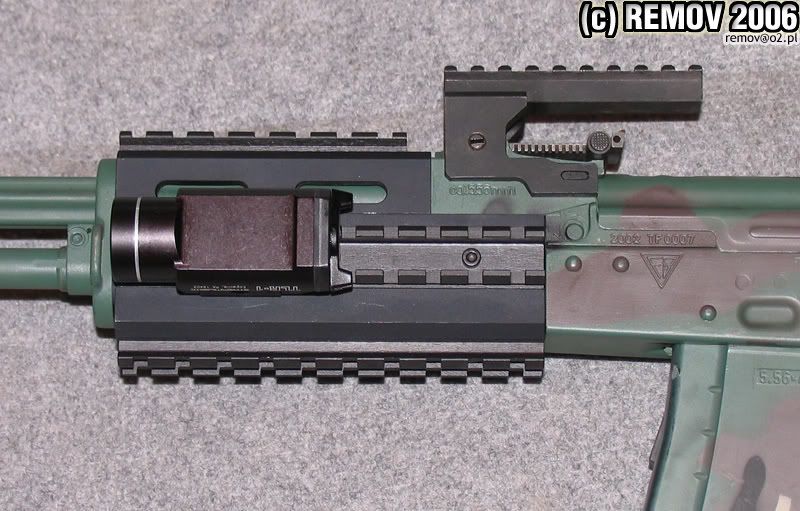

Jako kolejny etap tego rozwoju na XIII MSPO w Kielcach w 2006 zaprezentowano nowe łoże i nakładkę na rurę gazową (pasujące do każdego Beryla i Beryla Comando), z czterema szynami Picatinny (trzy na łożu, jedna na nakładce) rozmieszczonymi co 90°. Co prawda na tak zmodyfikowanej broni nie da się zamontować Pallada, natomiast bez problemu da się tam zamocować nowy, 40-mm granatnik podwieszany GPBO-40, wchodzący w skład SBAO-40.


Zdroj: Remigiusz Wilk (REMOV) ©

URL : https://www.valka.cz/5-56-mm-karabinek-szturmowy-wz-96-Beryl-t35360#188722 Verze : 1
